球形網架安裝方法

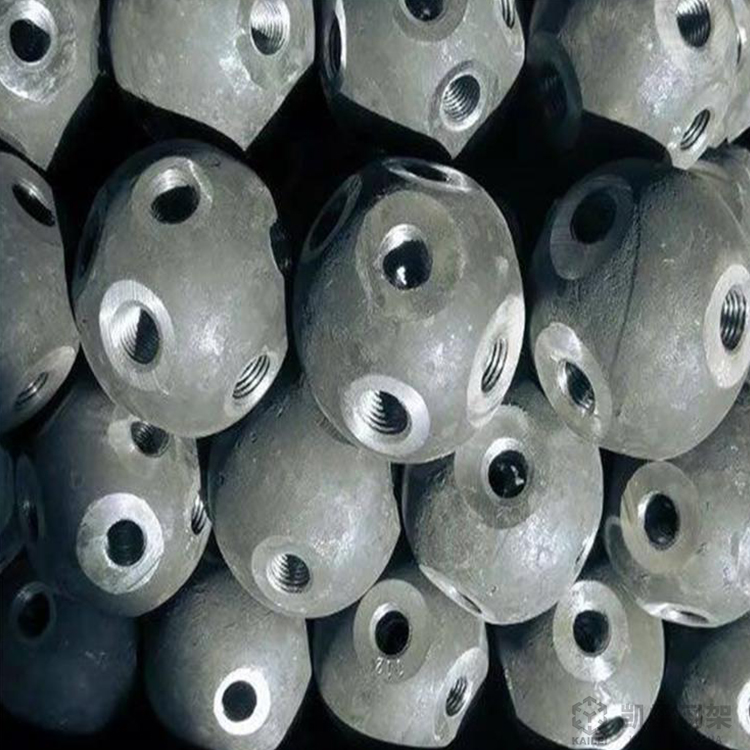

一、球形網架的小拼單元的安裝。小拼制作前，必須保證胎膜底部地面的平整度及剛性，制作小拼模具時首先利用四根ⅰ25工字鋼作為模具底座，并利用水準儀找平，經緯儀找方，其次在底座上用經緯儀找出各球球心及桿件軸線支座上的投影面積，并用紅油漆在底座上做出明顯標記，隨后在相應的位置安裝四個球對應的固定支撐（由φ180鋼管一端焊一塊240×240×10的鋼板組成），憑借四個支撐管控制對應各球的球心，使之處于同一標高，然后再支撐桿件每根軸線離開端部1/4處，各安置一個支撐，支撐是由長度為180mm的φ180鋼管兩端各焊接一塊300×200×10的鋼板組成的，靠近桿件部位的板需找平，并標出桿件軸線的投影線，復檢合格后方可拼裝。
二、球形網架整體拼裝在小拼單元拼裝的基礎上進行，其關鍵是控制好撓度和各桿件的軸線尺寸，各桿件是否交匯于球心，以保證球形網架受力不發生改變。球形網架整體拼裝應由經驗豐富的人擔任組長，拼裝過程中隨時注意球形網架的整體幾何尺寸，球形網架拼裝單元的允許偏差應符合技術要求。具體拼裝事項如下：球形網架的整體拼裝先進行下弦拼裝，把下弦球擺放到位后，用水準儀測量，用木楔子調節。嚴格要求下弦水平度，用下弦桿件將下弦球連接，并將下弦找方，用經緯儀控制找到各球間軸線，以保證桿球同心；用倒鏈及剛性支撐拉接防止變形。拼裝時點焊要牢固，焊縫要均勻且不得過多，每個焊口點焊3-5點，每點長度3-5cm。安裝完畢后用經緯儀及輔助工具進行復測，對偏差較大的及時進行調整，復測控制在允許偏差內即可進行下一步。按照單元網格的拼裝方法，依次拼裝各小單元網格，拼裝完成一部分后進行拼裝幾何尺寸的檢驗，檢驗合格后焊工班組即可進行焊接工序，焊接時應嚴格遵照焊接工藝指導書的要求進行操作。
